特點：具有阻抗偏差小，輸出電流大，感量高，可抑制高次諧波等特點。
用途：濾波共模變壓器。廣泛應用于彩電，計算機，顯示器等電子設備。
|
 |

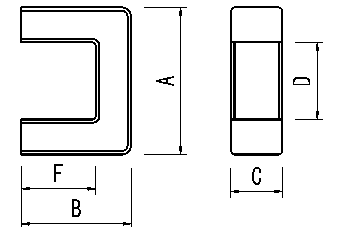

UU型高導磁芯尺寸規格
磁芯型號
Type |
Dimensions(mm) 尺 寸 |
| A |
B |
C |
Dmin |
F |
| UU8.6 |
8.60±0.30 |
6.40±0.30 |
3.60±0.30 |
4 |
4.15±0.30 |
| UU9.8 |
9.80±0.30 |
7.20±0.30 |
2.75±0.30 |
4.1 |
4.40±0.30 |
| UU10.5 |
10.50±0.30 |
7.90±0.30 |
5.00±0.30 |
5.2 |
5.60±0.30 |
| UU15.7 |
16.00±0.50 |
10.20±0.30 |
5.90±0.30 |
6.6 |
6.20±0.30 |
| UU16 |
16.10±0.50 |
9.80±0.30 |
5.80±0.20 |
6.7 |
6.30±0.30 |
| UU30 |
30.60±0.60 |
12.10±0.30 |
6.20±0.20 |
17.4 |
6.50±0.30 |
UU型高導磁芯電氣特性及有效參數
磁芯型號
Type |
有 效 參 數 Effective parameters |
AL(nH/N2)±30% |
重量
(g) |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
TH7 |
TH10 |
TH12 |
TH15 |
| UU8.6 |
4.13 |
32.2 |
7.8 |
252 |
1100 |
1620 |
2200 |
2600 |
1.3 |
| UU9.8 |
4.23 |
34.3 |
8.1 |
276 |
1200 |
2000 |
2500 |
2800 |
1.4 |
| UU10.5 |
3.14 |
39.9 |
12.7 |
506 |
1500 |
2500 |
3500 |
4200 |
2.8 |
| UU15.7 |
2.02 |
50.0 |
24.8 |
1240 |
2600 |
4200 |
4800 |
5300 |
6.8 |
| UU16 |
1.91 |
51.9 |
27.2 |
1412 |
2800 |
4300 |
4800 |
5500 |
6.9 |
| UU30 |
2.03 |
77.9 |
38.3 |
2986 |
4300 |
6100 |
7300 |
9100 |
15.6 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
|
