特點：漏磁小，損耗低，功率大，分布電容小。
用途：主變壓器,推動變壓器。主要應用于超聲波清洗，激光設備等領域。
|
 |

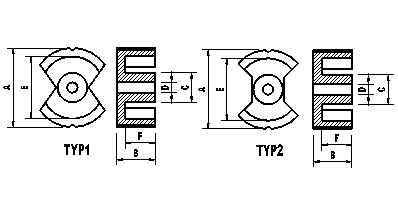

PM型功率磁芯尺寸規格
磁芯型號
Type |
圖TYP |
Dimensions(mm)尺寸 |
| A |
B |
C |
D |
Emin |
F |
| PM50/39 |
TYP1 |
49.20±1.00 |
19.50±0.30 |
19.70±0.50 |
5.40±0.30 |
39.00 |
13.40±0.30 |
| PM62/49 |
TYP1 |
61.00±1.50 |
24.40±0.30 |
25.00±0.70 |
5.30±0.30 |
48.00 |
16.90±0.30 |
| PM74/59 |
TYP1 |
72.50±1.50 |
29.50±0.40 |
29.00±1.00 |
5.40±0.30 |
57.00 |
20.50±0.40 |
| PM87/70 |
TYP2 |
87.00±2.50 |
35.00±0.50 |
31.70±1.50 |
8.50±0.40 |
66.50 |
24.20±0.40 |
| PM114/92 |
TYP2 |
112.00±3.00 |
46.20±0.50 |
42.00±1.50 |
5.40±0.40 |
88.00 |
31.90±0.40 |
PM型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有效參數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重 量
(g) |
功耗 Pc
(W/PRS,max) |
約設計功率(W)
1KHz/0.25v |
|
| PM50 |
TP4 |
7700 |
0.23 |
84 |
370 |
31080 |
140 |
16.1 |
420 |
| PM62 |
TP4 |
9700 |
0.19 |
109.0 |
570.0 |
62130 |
290.0 |
33.4 |
870 |
| PM74 |
TP4 |
10000 |
0.16 |
128.0 |
790.0 |
101120 |
536.0 |
61.6 |
1600 |
| PM87 |
TP4 |
13000 |
0.16 |
146.0 |
910.0 |
132860 |
829.0 |
95.3 |
2300 |
| PM114 |
TP4 |
16000 |
0.12 |
200.0 |
1720.0 |
344000 |
1886.0 |
217 |
5500 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
